一、产品简介

　　ZSL系列大型冷矿振动筛属于双轴直线振动筛，由两台电动机以万向联轴器带动两串振动器做反向自同步运转，使筛箱产生较大振幅的直线振动，电机不参振，这种振动筛具有生产能力大、工作可靠、振幅调节方便、传给基础的动负荷小等优点。已广泛用于冶金、矿山、煤碳、港口等工业部门，主要用于温度在150oC以下冷烧结矿分级作业。

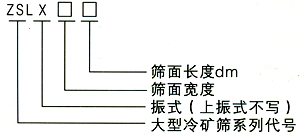

二、型号说明

三、结构特点

　　该系列振动筛由筛箱、振动源、支撑弹簧、隔振架、二次隔振弹簧、电动机及其支架等组成。

　　筛框部件由筛框、筛面及紧固装置组成。筛框侧板用整块优质钢板制造、侧板、加强筋板和横梁、振动器底架间的连接采用高强度螺栓与自锁式螺母或环槽铆钉连接、牢固可靠。

　　振动器一般安装在筛框上部的两边侧板上、制成上振式结构，振动器也可布置在筛框上部用万向联轴器连接，振动器采用迷宫环密封，干油润滑。该系列 冷矿筛筛板采用耐磨合金钢或不锈钢筛板，具有不变形，寿命长。

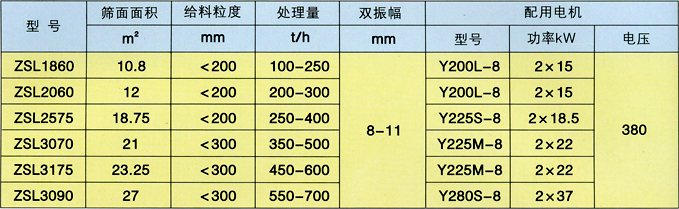

四、技术参数

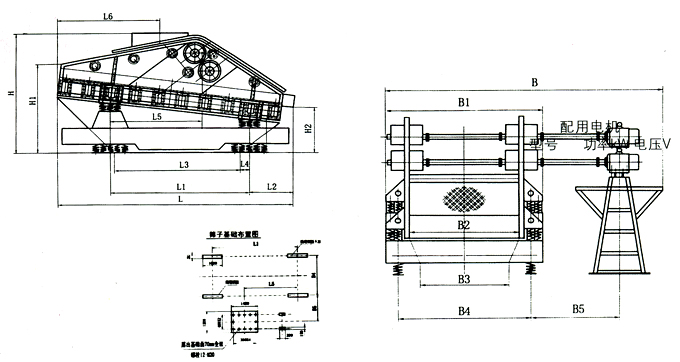

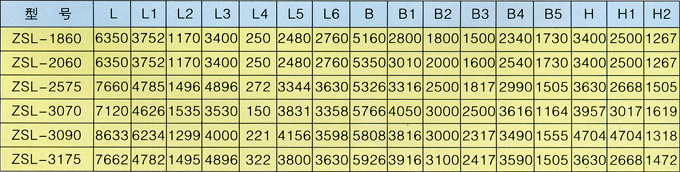

五、外形尺寸
